스위블 로드 링

스위블 로드 링
정보:
기존의 리프팅 아이 볼트와 비교하여 회전 구조를 가지며 토크를 제거하고 볼트가 리프팅 대상과 동일한 방향을 갖도록 합니다. 적재 용량이 미세하고 측면 위치에 설치하기에 적합합니다.
문의 보내기
채팅하기
설명
문의 보내기

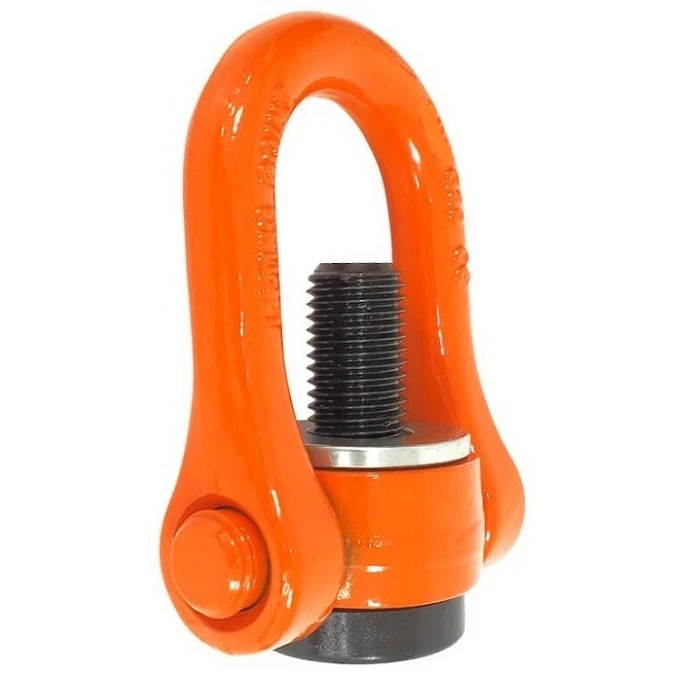

스위블 로드 링후크와 체인을 공작물에 쉽게 연결할 수 있도록 숄더 패턴 아이 볼트와 동일한 방식으로 사용됩니다. 링은 180도 회전하고 베이스는 동시에 360도 회전하여 어느 방향에서든 들어 올릴 수 있습니다.



hoist ring



특징

안전율 4:1

부하 상태에서 회전

모든 종류의 리프팅 작업에 사용 가능

WLL 범위(M8-M48, 0.3-12T)에 대해 주문형으로 제공되며 표준 미터법 나사, 미터법 가는 나사, UNC, UNF 나사, BSW(영국 표준 Whitworth 나사) 등을 선택할 수 있습니다.



명세서

크기 WLL/T 치수 Nm 무게/KG
L A B C D F K M H S
M8 x 1.25 0.5 12 49 37 76 14 106 50 8 40 10.5 30 0.75
M10 x 1.5 0.7 16 49 37 76 14 106 50 10 40 10.5 60 0.75
M12 x 1.75 1 18 49 37 76 14 106 50 12 40 10.5 100 0.76
M14 x 2.0 1.5 21 49 37 76 14 106 50 14 40 10.5 120 0.76
M16 x 2.0 2 24 49 37 76 14 106 50 16 40 10.5 150 0.77
M20 x 2.0 3 40 73 54 107 20 150 77 20 53 14.5 250 2
M24 x 3.0 4.5 40 73 54 107 20 150 77 24 53 14.5 400 2.1
M30 x 3.5 7.3 45 100 74 150 30 200 104 30 69 22.5 500 5.4
M33 x 3.5 8 50 100 74 150 30 200 104 33 69 22.5 800 5.4
M36 x 4.0 10 54 100 74 150 30 200 104 36 69 22.5 1000 5.5
M39 x 4.0 10 58 100 74 150 30 200 104 39 69 22.5 1200 5.6
M42 x 4.5 12.5 63 100 74 150 30 200 104 42 69 22.5 1500 5.8
M45 x 4.5 15 63 100 74 150 30 200 104 45 69 22.5 1800 5.8
M48 x 5.0 20 68 120 93 182 40 250 120 48 90 27.5 2000 11.5
M52 x 5.0 20 68 120 93 182 40 250 120 52 90 27.5 2000 12
M56 x 5.5 25 78 120 93 182 40 250 120 56 90 27.5 2100 12
M64 x 6.0 32 90 120 93 182 40 250 120 64 90 27.5 2200 12.8

장점
힘의 방향이 바뀌면 힘의 방향으로 회전한다.


엔지니어링 설계 선택이 용이한 다양한 애플리케이션 요구 사항 충족


스레드 인산염 처리, 내식성

패키지



package of swivel lifting eye bolt
